В работе мастера многое зависит от точности: иногда даже доля миллиметра решает исход всего проекта. Именно для таких случаев нужен инструмент, который измеряет с максимальной точностью. Штангенциркуль уже давно стал символом аккуратной работы и универсальным помощником в мастерской, с его помощью можно измерить и ширину доски, и диаметр трубы, и глубину отверстия. Этот инструмент незаменим как для профессионала, так и для любителя. В статье разберемся, как работает штангенциркуль и как его выбрать.
Первые аналоги штангенциркуля появились еще в Древнем Риме. Археологи находили металлические приспособления с подвижной рамкой, которые позволяли измерять наружные и внутренние размеры. Со временем идея совершенствовалась, а в XIX веке французский инженер Пьер Вернье изобрел нониус — шкалу, которая дала возможность определять размеры с точностью до десятых долей миллиметра. С тех пор штангенциркуль стал неотъемлемой частью механики, машиностроения и строительного дела, его используют на заводах, в мастерских и быту.
Конструкция и принцип работы
Вот из каких основных элементов состоит штангенциркуль:
- губки для наружных измерений, чтобы определить толщину или диаметр детали;
- ножки для внутренних измерений помогают измерить отверстия или пазы;
- глубиномер — тонкий стержень, который выдвигается при движении рамки и показывает глубину отверстий;
- шкала и нониус (или цифровой дисплей) отвечают за точность считывания результата.
Работает инструмент просто: деталь зажимается между губками или измеряется по внутренним ножкам, а результат считывается по шкале. Главное — держать инструмент ровно и правильно фиксировать рамку.
Виды штангенциркулей
Сегодня на рынке представлено несколько видов штангенциркулей.

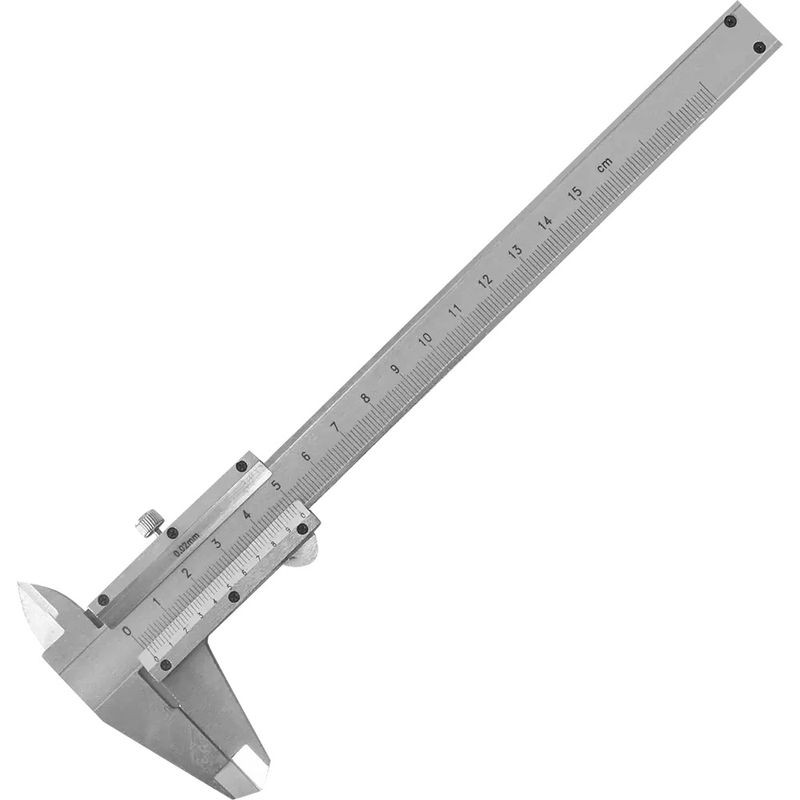

Механические — классический вариант с нониусом, для работы не требуются батарейки. Такие модели отличаются надежностью и долговечностью, минус — нужно уметь правильно считывать показания.

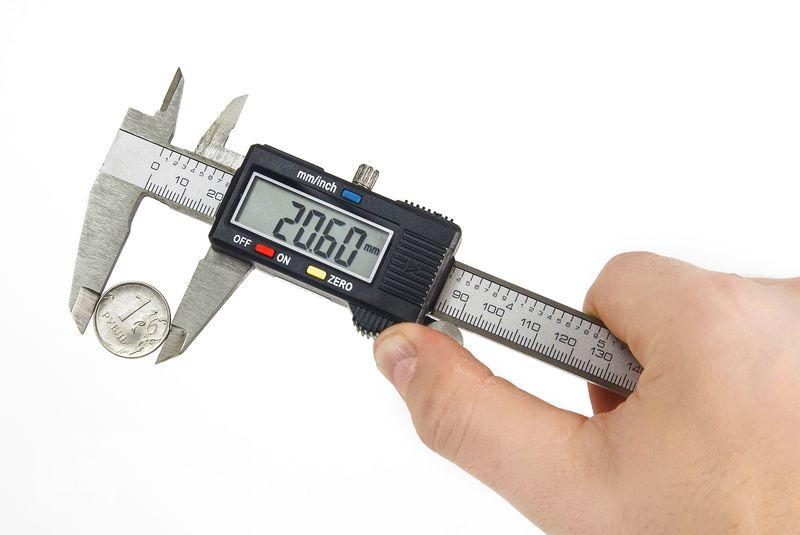

Цифровые штангенциркули оснащены дисплеем, на котором сразу отображается результат. Их удобно использовать новичкам: так как ошибки при чтении сведены к минимуму. Минус — нужна батарейка, и стоимость такого инструмента выше, чем у механического.
Комбинированные совмещают нониус и цифровой дисплей. Даже если батарейка села, инструментом можно будет пользоваться.
Где используют штангенциркуль
В строительстве штангенциркуль помогает измерять трубы, толщину профилей, глубину отверстий. В ремонте — проверять диаметр крепежа или деталей. В деревообработке — точно подгонять элементы мебели.
В машиностроении он необходим для контроля деталей, где точность критически важна. Даже в ювелирном деле без него не обойтись: измерять размеры камней и оправ нужно с максимальной аккуратностью.
Для домашнего мастера штангенциркуль тоже незаменим: c ним можно подобрать бур под дюбель, проверить диаметр болта или глубину отверстия, и этот инструмент справится с задачей лучше, чем любая рулетка.
Преимущества перед другими измерительными инструментами
Линейка и рулетка годятся для грубых замеров, но их точность ограничена миллиметрами. Микрометр, наоборот, дает высочайшую точность, но предназначен только для наружных измерений и имеет узкий диапазон.
Штангенциркуль — золотая середина. Он универсален, позволяет измерять наружные, внутренние размеры и глубину, а точность обычно составляет 0,1 мм. Для большинства задач этого вполне достаточно.
Как правильно пользоваться
Перед началом работы проверьте, чтобы губки были чистыми и плотно смыкались, на шкале ноль должен совпадать. При измерении не прикладывайте излишнее усилие — достаточно будет слегка прижать инструмент.
Если используете механический штангенциркуль, внимательно считывайте показания по нониусу. На цифровых моделях просто смотрите результат на дисплее. Для глубиномера важно, чтобы инструмент стоял ровно, иначе замер получится неточным.
Ошибки при измерениях
Даже с точным инструментом легко ошибиться. Вот самые распространенные ошибки:
- перекос губок — если деталь зажата под углом, результат будет искажен;
- загрязнение — пыль или стружка мешают плотному контакту;
- слишком сильный нажим — металл деформируется, и показания искажаются;
- невнимательность при чтении нониуса.
Уход и хранение

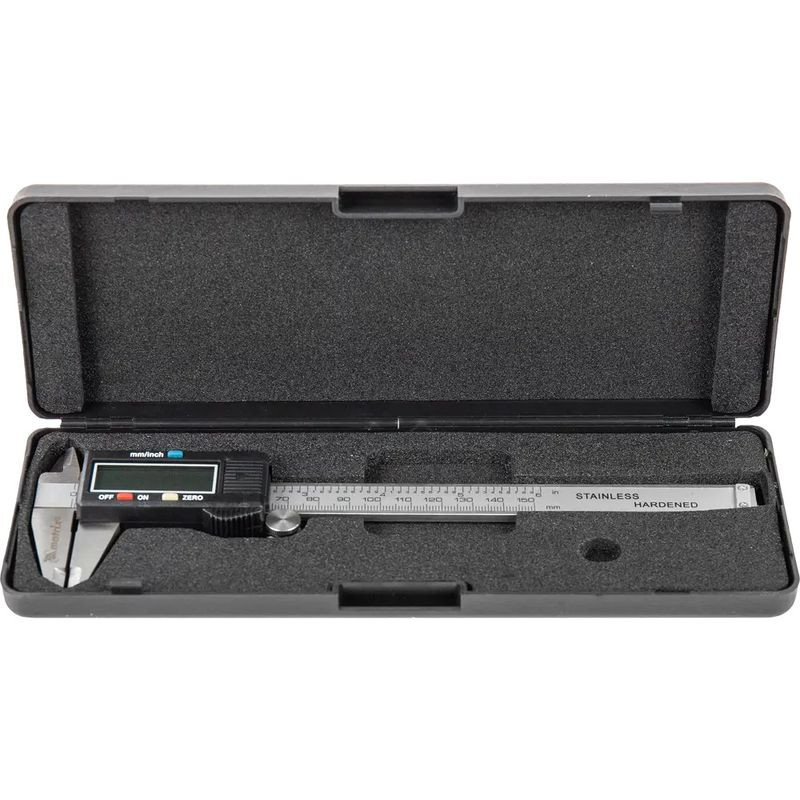

Штангенциркуль — инструмент точный, а значит, требовательный к уходу. При правильной заботе он служит десятилетиями. Хранить его лучше в футляре, чтобы избежать падений и загрязнения. Рабочие поверхности нужно периодически протирать маслом от коррозии.
Не роняйте инструмент: даже небольшая деформация губок приведет к потере точности. После работы очищайте его от пыли и стружки, особенно если измеряли дерево или металл.
Как выбрать штангенциркуль
При покупке обратите внимание на несколько параметров.
- Диапазон измерений: стандартный инструмент работает до 150 мм, но есть модели на 200 и даже 300 мм. Для бытовых задач достаточно базового варианта.
- Точность: для дома достаточно 0,1 мм, для профессиональных целей лучше брать 0,02 мм.
- Материал: качественные штангенциркули делают из нержавеющей стали. Легкие модели из алюминия менее долговечны.
- Тип: если важна простота, выбирайте цифровой, а если надежность — механический.
- Бренд: проверенные производители дают гарантию и обеспечивают качество сборки.
Штангенциркуль заслужил репутацию универсального измерительного инструмента, в нем сочетаются точность, удобство и надежность. С его помощью можно работать с деревом, металлом, пластиком и любыми деталями, где важен каждый миллиметр. Если вы хотите добавить в свой арсенал многофункциональный и долговечный инструмент, стоит купить штангенциркуль, и тогда все ваши замеры будут максимально точными.
